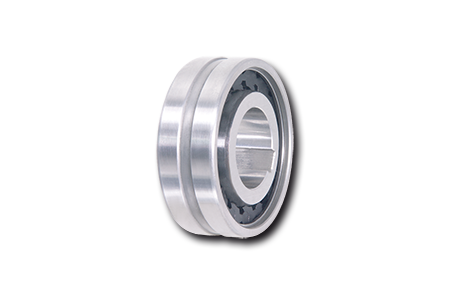

Einbaufreiläufe FDN
-
-
für Pressverbindung am Außenring
mit KlemmstückenAnwendung als
- Rücklaufsperre
- Überholfreilauf
- Vorschubfreilauf
EigenschaftenEinbaufreiläufe FDN sind Klemmstück-Freiläufe in Wälzlagerabmessungen.
Die Bauart Standard hat keine eigene Lagerung. Bei der Bauart Standard mit Lagerung ist jedes zweite Klemmstück durch eine Zylinderrolle ersetzt; dieser Freilauf kann somit radiale Kräfte aufnehmen.
Nenndrehmomente bis 2 400 Nm. Das Drehmoment wird am Außenring durch Presssitz übertragen.
Bohrungen bis 80 mm. Eine Vielzahl an Standardbohrungen ist kurzfristig lieferbar.
Webshop:
| Bezeichnung | Materialnummer |
Gewicht [kg] | Lieferzeit* |
Für Kunden in Deutschland Preis/Stück in € bei Abnahme ab |
|
|---|---|---|---|---|---|
| FDN 15 CFH | 4871-015100-008H10 | 0,1 |
| ||
| FDN 15 CFR | 4871-015102-008H10 | 0,1 |
| ||
| FDN 20 CFH | 4871-020100-012H18 | 0,1 |
| ||
| FDN 20 CFR | 4871-020102-012H18 | 0,1 |
| ||
| FDN 25 CFH | 4871-025100-015H23 | 0,1 |
| ||
| FDN 25 CFR | 4871-025102-015H23 | 0,1 |
| ||
| FDN 30 CFH | 4871-030100-020H16 | 0,2 |
| ||
| FDN 30 CFR | 4871-030102-020H16 | 0,2 |
| ||
| FDN 40 CFH | 4871-040100-025H33 | 0,2 |
| ||
| FDN 40 CFR | 4871-040102-025H33 | 0,2 |
| ||
| FDN 50 CFH | 4871-050100-035H33 | 0,4 |
| ||
| FDN 50 CFR | 4871-050102-035H33 | 0,4 |
| ||
| FDN 65 CFH | 4871-065100-050H21 | 0,7 |
| ||
| FDN 65 CFR | 4871-065102-050H21 | 0,7 |
| ||
| FDN 80 CFH | 4871-080100-060H44 | 1,2 |
| ||
| FDN 80 CFR | 4871-080102-060H44 | 1,2 |
| ||
| FDN 105 CFH | 4871-105100-075H49 | 3,2 |
| ||
| FDN 105 CFR | 4871-105102-075H49 | 3,2 |
|
| * Lieferzeiten abgehend ab Werk in Werktagen |
